ISO14443A IC Czytnik kart zbliżeniowych Moduł czytnika kart identyfikacyjnych Czytnik kart inteligentnych o podwójnej częstotliwości z portem szeregowym

Cechy

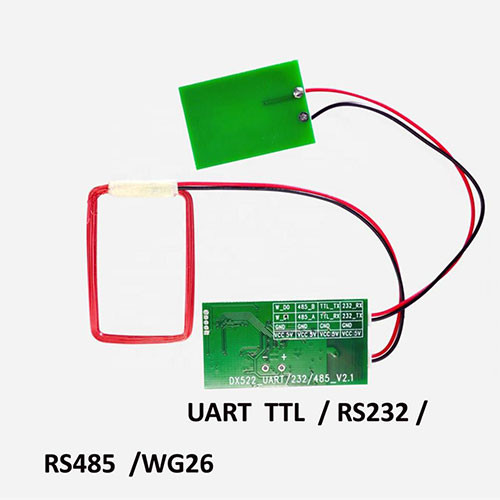

Ten moduł ma rozdzieloną płytę główną i antenę
Obsługuje dwuczęstotliwościowy odczyt kart (karta IC + karta identyfikacyjna)
Obsługuje bezkontaktowy blok karty IC (13,56 MHz), odczyt i zapis sektora oraz szyfrowanie
Obsługuje kartę identyfikacyjną (125 kHz) Odczyt numeru seryjnego karty EM4100
Obsługuje szeroki zakres napięć, opcjonalne zasilanie 3,3 V, 5 V
Obsługuje wiele interfejsów: UART, RS232, RS485, WG26
Moduł nie wymaga sterownika, a nowicjusze mogą szybko rozpocząć pracę

Instrukcja użytkowania
➊Podłącz zasilanie DC3,3 V lub 5,0 V do modułu
❷Podłącz moduł do portu szeregowego komputera za pomocą adapter USB do portu szeregowego
❸Otwórz asystenta debugowania portu szeregowego
❹ Przetestuj za pomocą zgodnej ze standardem karty
Niezależnie od tego, czy karta IC czy karta identyfikacyjna zostanie przesunięta, lampka kontrolna modułu będzie migać, brzęczyk wyda sygnał dźwiękowy, aby wskazać, że karta została przesunięta, a interfejs asystenta portu szeregowego na komputerze wyświetli otrzymany numer seryjny karty IC lub karty identyfikacyjnej. Asystent debugowania portu szeregowego pakietu Plików, ustawienia portu szeregowego są następujące:
➊Szybkość transmisji: 9600
❷Cyfra kontrolna: Brak
❸Bity danych: 8
❹Bit stopu: 1
❺Sprawdź wyświetlacz szesnastkowy
W przypadku prawidłowego okablowania, wyszczotkuj kartę, która spełnia standard, a odpowiedni numer seryjny karty zostanie wyświetlony przez port szeregowy, jak pokazano na rysunku

Typowy problem
Pytanie 1: Jak moduł odczytuje i zapisuje kartę IC i jak ją zaszyfrować?
Krok 1: Przesuń kartę. Zaświeci się lampka kontrolna na module, a numer seryjny karty zostanie aktywnie wysłany do komputera górnego przez port szeregowy. W tym momencie komputer górny otrzyma odpowiednie instrukcje dotyczące numeru seryjnego karty. Polecenie: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: znak początkowy
00: numer pakietu
01: bajt polecenia, gdy moduł aktywnie wyprowadza numer seryjny karty, bajt ma wartość 0x00; pozostałe polecenia są słowami poleceń
08: Oznacza, że następnych 8 bajtów to prawidłowe bity danych
04 00: Oznacza, że atrybutem karty jest karta S50
00 00: Te 2 bajty nie mają praktycznego znaczenia.
A6 40 FE E4: Oznacza numer seryjny karty. Podczas przesuwania różnych kart 4 bajty ulegną zmianie.
0E: Suma kontrolna. Jest on tworzony od numeru pakietu (SBQNR) do ostatniego bajtu danych (DATA), a następnie odwracany, aby go uzyskać.
03: Terminator ramki.
