Mechanizm zasilania układu pasywneg tagu UHF RFID

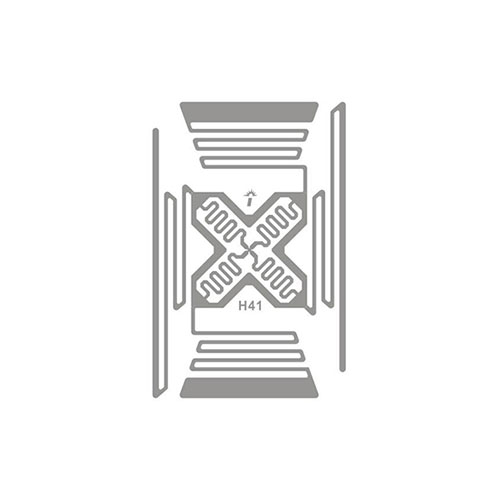

1. Charakterystyka zasilania pasywnego tagu UHF RFID

(1) Zasilany przez bezprzewodowy transfer energii

Bezprzewodowy transfer energii to wykorzystanie bezprzewodowego promieniowania elektromagnetycznego do przesyłania energii elektrycznej z jednego miejsca do drugiego. Proces roboczy polega na przekształcaniu energii elektrycznej w energię częstotliwości radiowej poprzez oscylację częstotliwości radiowej, a energia częstotliwości radiowej jest przekształcana w energię pola elektromagnetycznego radiowego przez antenę nadawczą.

System UHF RFID opiera się na mechanizmie bezprzewodowego przesyłu energii. Pasywny tag nie ma własnego zasilania. Musi on odbierać energię częstotliwości radiowej emitowaną przez czytnik i ustanowić zasilanie prądem stałym poprzez prostowanie podwajające napięcie, czyli pompę ładunkową Dickson.

(2) Zasilanie jest realizowane poprzez ładowanie i rozładowywanie kondensatora magazynującego energię na chipie

Znaczniki pasywne wykorzystują bezprzewodową transmisję energii do uzyskiwania energii, przekształcają ją w napięcie stałe, ładują kondensator na chipie w celu magazynowania energii, a następnie dostarczają zasilanie do obciążenia poprzez rozładowanie. Dlatego proces zasilania znacznika pasywnego jest procesem ładowania i rozładowywania kondensatora. Proces ładowania i rozładowywania kondensatora jest czystym procesem ładowania, a proces zasilania jest procesem rozładowywania i ładowania uzupełniającego. Ładowanie uzupełniające musi rozpocząć się, zanim napięcie rozładowania osiągnie minimalne napięcie zasilania chipa.

(3) Zasilanie z pływającym ładowaniem

Zasilanie z pływającym ładowaniem to kolejna metoda zasilania, a pojemność zasilania z pływającym ładowaniem jest dostosowana do pojemności rozładowania. Ale wszystkie mają wspólny problem, to znaczy, że zasilanie pasywnych tagów UHF RFID musi równoważyć podaż i popyt.

2. Wspólne zasoby RF

Pasywne tagi są nie tylko wykorzystywane jako źródło zasilania tagów i pocztówek energią częstotliwości radiowej z czytników, ale co ważniejsze, transmisja sygnału instrukcji z czytnika do tagu i transmisja sygnału odpowiedzi z tagu do czytnika są realizowane za pomocą bezprzewodowej transmisji danych.

Energia częstotliwości radiowej odbierana przez znacznik powinna być podzielona na trzy części, które są odpowiednio wykorzystywane przez układ scalony do ustanowienia zasilania, demodulacji sygnału (w tym sygnału polecenia i zegara synchronizacji) i zapewnienia nośnika odpowiedzi.

Gdy znacznik wchodzi w pole częstotliwości radiowej czytnika i zaczyna budować moc, bez względu na to, jaki sygnał czytnik wysyła w tym momencie, znacznik dostarczy całą otrzymaną energię częstotliwości radiowej do obwodu prostownika podwajacza napięcia, aby naładować kondensator magazynujący energię na chipie, ustanawiając w ten sposób zasilanie układu scalonego.

Bezprzewodowy transfer mocy ustanawia zasilanie dla znacznika, więc wymaga zarówno wystarczającego napięcia do napędzania obwodu układu scalonego, jak i wystarczającej mocy i możliwości ciągłego zasilania.

3. Wnioski

Bezprzewodowy przesył energii zapewnia zasilanie dla znacznika, więc wymaga zarówno wystarczającego napięcia do zasilania układu scalonego, jak i wystarczającej mocy i możliwości ciągłego zasilania.
