Materiały absorbujące Materiały ekranujące RFID UHF EMI mikrofale ekranowanie elektromagnetyczne przeciwzakłóceniowe

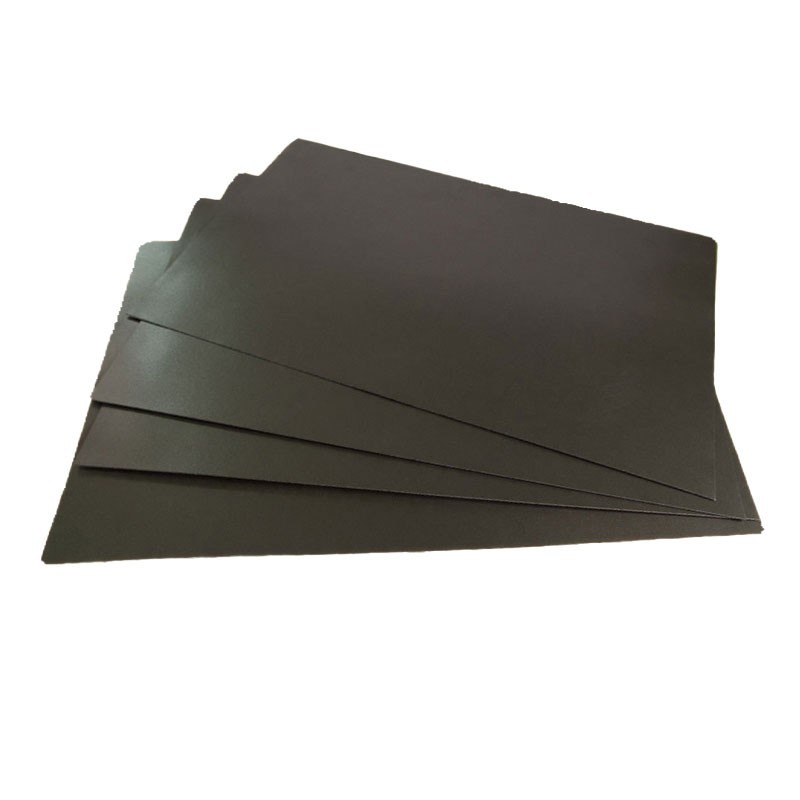

Nazwa: Materiał pochłaniający

Proces: Konwencjonalny klej dwustronny PET (grubość: 0,05 mm), inne kleje mogą być dostosowane do wymagań klienta, a różne specjalne kształty mogą być również dostosowane do rysunków klienta)

Funkcja: Redukcja zakłóceń fal elektromagnetycznych

Przenikalność magnetyczna: 50U, 110U, 120U, 150U (±10%)

Wydajność: lekka, odporna na temperaturę, wilgoć i korozję. Odległość odczytu przytwierdzona do metalu jest większa niż bez mocowania metalu. To doskonały wynik całego projektu.

Zasada: Polega głównie na medium, które jest odizolowane od metalu i wykorzystuje metal jako powierzchnię odblaskową w celu poprawy właściwości etykiety na metalu.

Właściwości fizyczne:

     1. Tagi antymetaliczne to elektroniczne tagi zamknięte w specjalnym antymagnetycznym materiale pochłaniającym fale, co technicznie rozwiązuje problem, że tagów elektronicznych nie można przymocować do powierzchni metalowych.

     2. Produkt jest wodoodporny, odporny na działanie kwasów, zasad i kolizji, a także może być stosowany na zewnątrz.

Cechy:

     1. Naklejanie antymetalowych elektronicznych tagów na metal może zapewnić dobrą wydajność odczytu, a nawet umożliwia odczyt z większej odległości niż w powietrzu.

     2. Dzięki zastosowaniu specjalnych materiałów pochłaniających, ten rodzaj materiału może skutecznie zapobiegać zakłócaniu sygnałów radiowych przez metal.

Szczegółowe wyjaśnienie;

     1. W sprzęcie RFID elektroniczne tagi muszą być zintegrowane lub przymocowane do produktu. Ze względu na ograniczoną przestrzeń w sprzęcie, znaczniki elektroniczne są przymocowywane do powierzchni przewodzących przedmiotów, takich jak metal lub do miejsc, w których w pobliżu znajdują się urządzenia metalowe.

     2. Zmienne pole elektromagnetyczne indukowane przez znacznik pod wpływem sygnału emitowanego przez czytnik kart jest łatwo poddawane tłumieniu przez prądy wirowe metalu, co znacznie osłabia siłę sygnału, powodując niepowodzenie procesu odczytu.

     3. Dlatego konieczne jest dodanie do produktu materiałów pochłaniających antymetale, aby wykorzystać właściwość fal elektromagnetycznych w medium, które mają być przewodzone przez niskie przewodnictwo magnetyczne i wysoką przenikalność magnetyczną, aby zapewnić ścieżkę magnetyczną dla pola elektromagnetycznego, zwiększyć intensywność indukcji magnetycznej i zapobiec efektowi naskórkowości między falami elektromagnetycznymi a metalem, a tym samym poprawić odległość i czułość odczytu.

Materiał pochłaniający:

     1. Tak zwany materiał pochłaniający odnosi się do rodzaju materiału, który może pochłaniać lub znacząco osłabiać energię fal elektromagnetycznych odbieraną na swojej powierzchni, zmniejszając w ten sposób interferencję fal elektromagnetycznych.

     2. W zastosowaniach inżynieryjnych, oprócz wymagania, aby materiał pochłaniający miał wysoki współczynnik absorpcji fal elektromagnetycznych w szerokim paśmie częstotliwości, wymagane jest również, aby miał niewielką wagę, odporność na temperaturę, odporność na wilgoć, odporność na korozję i inne właściwości.

wprowadź:

     1. Wraz z rozwojem współczesnej nauki i technologii, wpływ promieniowania fal elektromagnetycznych na środowisko wzrasta z dnia na dzień.

        Na lotniskach loty nie mogą startować z powodu zakłóceń fal elektromagnetycznych i są opóźnione; w Szpitalach telefony komórkowe często zakłócają normalną pracę różnych elektronicznych przyrządów diagnostycznych i leczniczych.

        Dlatego kontrolowanie zanieczyszczenia elektromagnetycznego i znalezienie materiału, który może wytrzymać i osłabić promieniowanie elektromagnetyczne - materiałów pochłaniających - stało się głównym tematem w nauce o materiałach.

     2. Promieniowanie elektromagnetyczne powoduje bezpośrednie i pośrednie szkody dla ludzkiego ciała poprzez efekty termiczne, efekty nietermiczne i efekty kumulacyjne.

      Badania potwierdziły, że wydajność materiałów pochłaniających jest lepsza. Posiadają one cechy pasma wysokiej częstotliwości absorpcji, wysokiej szybkości absorpcji i cienkiej dopasowanej grubości.

        ApplUżycie tego materiału do sprzętu elektronicznego może pochłaniać wyciekające promieniowanie elektromagnetyczne i eliminować zakłócenia elektromagnetyczne.

        Zgodnie z prawem, że fale elektromagnetyczne rozchodzą się w ośrodku od niskiej do wysokiej przenikalności magnetycznej, wysoka przenikalność magnetyczna jest wykorzystywana do kierowania falami elektromagnetycznymi. Poprzez rezonans, duża ilość energii promieniowania fal elektromagnetycznych jest absorbowana, a następnie energia fal elektromagnetycznych jest przekształcana w energię cieplną poprzez sprzężenie.

     3. Podczas projektowania materiałów pochłaniających należy wziąć pod uwagę dwie kwestie:

        Gdy fale elektromagnetyczne napotykają powierzchnię materiałów pochłaniających, powinny one przejść przez powierzchnię tak całkowicie, jak to możliwe, aby zmniejszyć odbicie;

      Gdy fale elektromagnetyczne wnikają do wnętrza materiału pochłaniającego, energia fal elektromagnetycznych powinna zostać utracona w jak największym stopniu;

Cechy produktu:

Dla określonej częstotliwości fale elektromagnetyczne rzutowane na powierzchnię materiału pochłaniającego fale i przewodzącego magnetycznie są gromadzone i pochłaniane, a energia fali elektromagnetycznej jest przekształcana lub zużywana.

Jest stosowany w takich dziedzinach jak kompatybilność elektromagnetyczna (EMC) i tłumienie zakłóceń elektromagnetycznych (EMI) w przemyśle elektronicznym w celu tłumienia niekorzystnych skutków zakłóceń elektromagnetycznych na sprzęt elektroniczny; lub jest stosowany w takich dziedzinach jak ładowanie bezprzewodowe i komunikacja sygnałów częstotliwości radiowej w celu przewodzenia energii fal elektromagnetycznych.

Tłumienie zakłóceń elektromagnetycznych: stosowane w celu rozwiązania problemów ze zgodnością elektromagnetyczną spowodowanych przez zakłócenia elektromagnetyczne, zmniejszenia sprzężenia między ścieżkami zakłóceń elektromagnetycznych, tłumienia prądu zakłóceń elektromagnetycznych, zmniejszenia promieniowania i skutecznego zmniejszenia szkód spowodowanych przez zakłócenia zakłóceń elektromagnetycznych.

>Montowane w obudowie ekranującej w celu pochłaniania odbicia fal elektromagnetycznych obudowy ekranującej i zmniejszania zakłóceń dla elementów elektronicznych;

>Montowane pomiędzy płytkami drukowanymi PCB lub elementami, przy użyciu materiałów pochłaniających fale i przewodzących magnetycznie w celu zbudowania ścieżek magnetycznych w celu zmniejszenia sprzężenia pola elektromagnetycznego;

>Montowane na LS1, układach scalonych IC lub liniach prądowych wysokiej częstotliwości na płytkach drukowanych w celu tłumienia promieniowania elektromagnetycznego wysokiej częstotliwości;

>Montowane na elastycznej płytce drukowanej FPC w celu tłumienia promieniowania przewodzenia kabla.
